有一事不解...
通常收缩比越大则惊破的风险也就越高
可为何收缩比逾30%的嘉道老朱甚少听闻惊破之声
而众壶友也言此泥不易惊破
而收缩比同为30%的甚至2x多%的泥料
(如大、嫩字辈的泥料)
确常听闻壶友哀嚎惊破之声?

小弟也曾想过这个问题..推敲出以下结论...
收缩比大的泥料，也是窑温1000度以上烧结而成
或许面对区区100度的水温，并不会产生很大的膨胀，也就不会惊破
但因泥料不同，有些泥可能在100度内就会产生较大的膨胀，就惊破了

又或许，有些泥对膨胀的应力较能承受，如此一来也较不易惊破
就如同粉笔，你将他用拉的与用压的比较，粉笔比较无法承受拉力而断裂
陶瓷制品皆较无法承受由内往外的撑力，但因泥料不同，有些泥承受度或许较高

以上浅见，愿与前辈们交流分享 ^___^

记得麻瓜曾经提到过，惊破的概率大小应是与泥料的“砂浆比例”有关，当砂少浆多的时候，惊破的风险也就随之大增。
所记未确，还是由麻瓜现身説法的好。

引用 雨农 留言：
记得麻瓜曾经提到过，惊破的概率大小应是与泥料的“砂浆比例”有关，当砂少浆多的时候，惊破的风险也就随之大增...

从冰格拿出来，雪藏了一晚的茶壶。

100度C滚水淋在结霜的朱翡(砂多浆少)二杯水平壶上。

没有惊破

下次冲里面，集中一点，慢慢冲试试看...
我用嘉道步步高升杯试了好几次，也没有破...

引用 538 留言：
>没有惊破

“从冰格拿出来，雪藏了一晚的茶壶。
100度C滚水淋在结霜的朱翠(砂多浆少)二杯水平壶上。
没有惊破”
把一粒珠弄来试试？
破了别找我，我说笑的

538大大真是“艺高人胆大”。。。。。。不过小弟的朱翡也是滚水直冲毫无惧色的呵呵。

什么壶均有惊破的可能，烧结后形成的结晶体、收缩变形而形成的应力集中点是壶最可能破的部位。

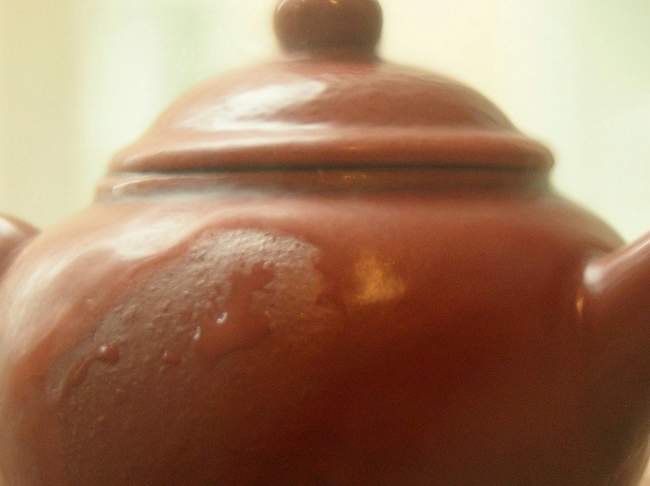

收缩比大，出现应力集中点的可能会越多，因而一般情况下，收缩比越大者惊破可能性越大，在烧大煤气窑时冷却过程可没电窑那般精确控制，因而一般制壶者会尽量避免用高收缩比低窑温的朱泥制壶，但此种情况若试一次冷冻后开水直冲的温度骤升的考验后则将再不会出现惊破的情况，小生亲眼见过一紫泥壶在冬季直冲开水后整个底脱下的实例。若制壶的师傅根据长期烧制使用经验改进生胚制作工艺，此种情况大大降低！
朱泥系在烧结过程中形成结晶体较多，结晶体在导热时有各向异性，即不同方向导热速度不一样，因而在受热时在不同方向膨胀率也不一样，这种情况在受冷受热过急时均可能引起晶体开裂破坏，但这种破坏是晶体内部的变化，并不一定会影响壶体，我们在用朱泥壶加温降温（冷风吹过）时听到茶壶叮叮响但细心观察又不见裂缝即是此种情况，但若长期如此，晶体裂缝串通后壶就开此渗水，而且势必越来越大，此种情况只有长期细心使用才可避免惊破。调熟砂既可降低最后烧制的收缩比，又可隔断结晶体连贯通茶壶壶壁。
在420&7门前弄斧头，不对的还望指正。
套用一名：惊破无绝对，只有品茶真情趣！反正小生除了（嫩）蜜瑰红、（嫩）蜜松碧及大红袍系列（石黄心）温壶外，一律照冲可也！！
538兄，在开工吧，一粒珠要好好拍几张贴上来，还有到杭州游的雪景不在此寒冬贴上更待何时？小生偷得闲功夫，单手打字也不慢喔

感觉修坯修的好
壶体本身结晶流体均匀
就不易惊破
最怕均匀的流体里藏著一颗小泥块
但是这泥块不会像石灰质这样爆砂
只是会造成结晶流体不均匀
自然受热就不均匀了
